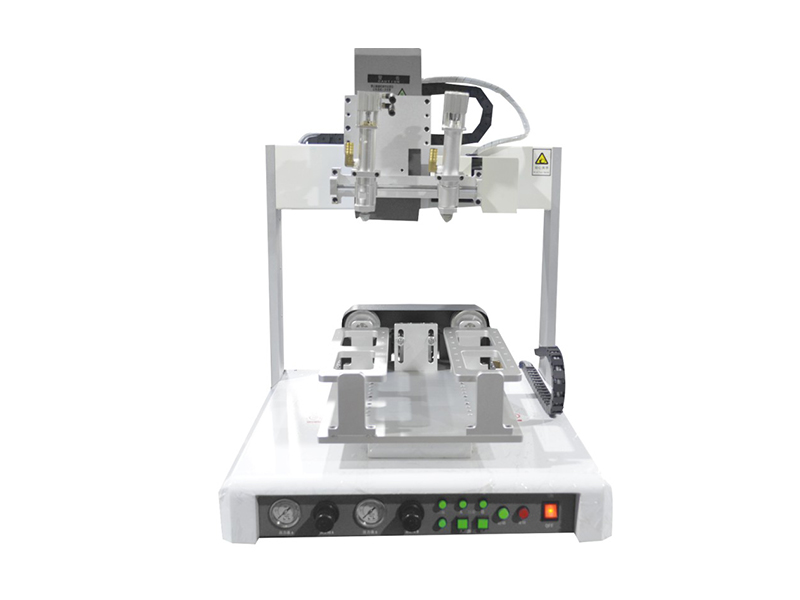

四軸翻轉自動點膠機

選配一臺三軸點膠機作為主機，U軸搭載在Y軸上完成產品的翻轉作業，可根據客戶要求定制。型號 Model XY-1230Y XY-1240Y 加工范圍X*Y*Z*R (mm) Working area 300*300*120，R軸0~360 400*400*120，R軸0~360 移...

自主研發
廠家直銷
終身技術支持
支持非標定制

在線咨詢

咨詢熱線：188-2559-6589

產品特性
產品參數
行業應用
應用視頻

四軸翻轉自動點膠機特點：

1、出膠精準；通過氣壓，針筒大小，設備系統控制，出膠定時定量；

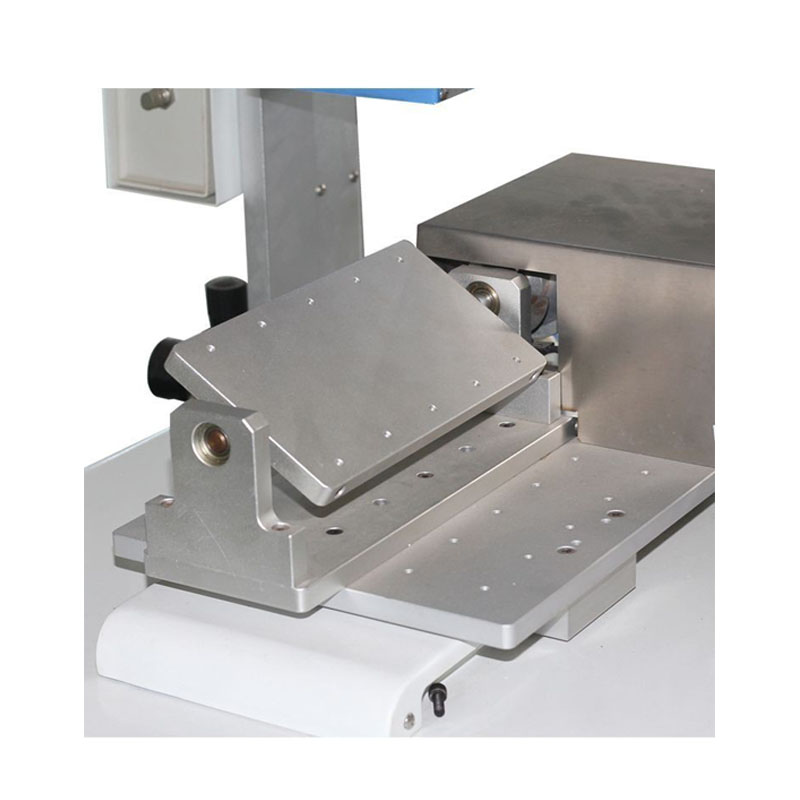

2、可通過電機芯片設備系統控制平臺180度翻轉；
3、任意點、線、圓、圓弧等任意軌跡；可任意改變中途的加工速度，也可任意控制電膠、涂膠的量。氣壓、真空回吸控制；
4、配備手持式編程器，不需要專業的計算機工程師操作，工人只需3小時即可完成培訓，具有高容量?jī)?nèi)存，可同時存儲記憶多組數據；
5、采用日本進口高精密微步進馬達，定位精準誤差小，經久耐用；

選配一臺三軸點膠機作為主機，U軸搭載在Y軸上完成產品的翻轉作業，可根據客戶要求定制。

型號 Model	XY-1230Y	XY-1240Y
加工范圍XYZ*R (mm) Working area	300300120，R軸0~360°	400400120，R軸0~360°
移動速度(mm/s) Moving speed	0.1～500
最大負載 Max loading bearing	Y/10kg；Z/5kg
重復精度 Repeatability	±0.03mm
顯示方式 Screen showing	手持示教器 Teach pendant
傳動方式 Drive mode	步進電機+直線導軌傳動(可選配伺服電機+滾珠絲杠) Stepper motor＋straight guide(servo motor＋ball screw)
電源Full-voltage	AC220V 50/60HZ
工作環境溫度 Operating temperature	10-40℃
工作環境濕度 Operating humidity	20-90% no condensation
外型尺寸 DimensionWDH (mm)	485545650	580630650
重量 Weight	約75kg around75kg	約80kg around80kg

自動點膠機應用范圍：汽車機械零件涂布，手機按鍵點膠，手機電池封裝，筆記本電池封裝，線圈點膠，PCB板邦定封膠，IC封膠，喇叭外圈點膠，PDA封膠，LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，機械密封等。
